MEMS可调谐滤波器 MEMS Tunable Filter

所属分类:


Optoplex的MEMS可调谐滤光器是基于专利MEMS微光学技术设计。它是一个由MEMS芯片,微光学和控制电子和接口集成组合的模块。当接收端(in)收到一组多个的波长光信号,可调滤光器的输出端口(out)将输出所选择的通道。波长(频率)的切换是通过光模块内的控制电子和内置的固件,改变MEMS 芯片的驱动电压实现。


联系电话:

  • 产品描述
  • 产品特点
  • 产品应用
  • 产品规格
    • 商品名称: MEMS可调谐滤波器 MEMS Tunable Filter
    • 商品编号: 1130419288012378112

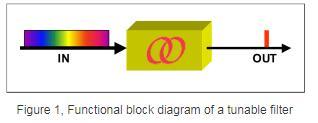

    Optoplex的MEMS可调谐滤光器是基于专利MEMS微光学技术设计。它是一个由MEMS芯片,微光学和控制电子和接口集成组合的模块。当接收端(in)收到一组多个的波长光信号,可调滤光器的输出端口(out)将输出所选择的通道。波长(频率)的切换是通过光模块内的控制电子和内置的固件,改变MEMS 芯片的驱动电压实现。

      Optoplex的MEMS可调谐滤光器是基于专利MEMS微光学技术设计。它是一个由MEMS芯片,微光学和控制电子和接口集成组合的模块。当接收端(in)收到一组多个的波长光信号,可调滤光器的输出端口(out)将输出所选择的通道。波长(频率)的切换是通过光模块内的控制电子和内置的固件,改变MEMS 芯片的驱动电压实现。

      MEMS可调滤波器提供了高的光学滤波性能:低的插入损耗和高的隔离。此外,MEMS可调滤波器在许多领域提供了高速高要求的切换速度。标准的光可调滤波器系列产品包括3dB带宽30 Ghz和60GHz。

      Optoplex MEMS的可调滤波器是光通信、光纤传感、光谱仪器应用领域,波长锁定,光信道监测、波长添加/删除;光学滤波和波长管理的理想产品。

    产品
  •   ·Athermal Design
      ·Fast tuning speed
      ·Compact size
      ·Wide tuning range, covering entire C-, L-, C+L, or O-band
      ·Low TDL and WDL
      ·Low & uniform insertion loss
      ·High channel isolation
      ·Low power consumption
      Telcordia GR-1221 qualified
  •   ·DWDM 系统波长选择
      ·光学性能监控
      ·光学光谱分析
      ·可调光学噪声滤波
      ·放大器的噪声抑制
  • Parameter1

    Unit

    Standard C- or L-Band

    NB2 C-Band

    C+L or O-Band

    Wavelength Tuning Range

    nm

    C-Band: 1528~1567; L-Band:1570~1611
    C+L Band: 1521~1611; O-Band:1260~1360

    Wavelength Tuning Resolution

    pm

    ~ 10pm or Calibrated to ITU grids

    Passband Width @ 1.0 dB

    GHz

    > 16

    -

    > 25

    Passband Width @ 3.0 dB

    GHz

    30 (typical)

    16.5 to 23.0

    60 (typical)

    Passband Width @ 20 dB

    GHz

    < 85

    < 75

    < 185

    Peak Insertion Loss (without connector)

    dB

    < 5.0

    < 6.0

    < 4.0

    Polarization Dependent Loss

    dB

    < 0.5

    < 0.5

    < 0.3

    Chromatic Dispersion

    ps/nm

    ± 5

    ± 5

    ± 5

    Wavelength Setting Error

    GHz

    < ± 4

    < ± 4

    < ± 5

    Wavelength Repeatability

    GHz

    1

    1

    1

    Return Loss

    dB

    > 40

    Maximum Input Optical Power

    mW

    500

    Tuning Speed (channel to channel)

    ms

    < 20

    Tuning Voltage

    V

    < 65

    < 85

    < 70

    Operating Temperature

    °C

    -5 to 75

    Storage Temperature

    °C

    -40 to 85

    Dimension (L x W x H)
    (Optical Engine)

    mm

    68 × 44 × 11

    Dimension (L x W x H)
    (Full Functional Module)

    mm

    100 × 68 × 11



    Notes:

      1.Unless Otherwise indicated, all performances are specified in the operating conditions: optical power, wavelength and temperature ranges.
      NB: Narrow-Band. To be released soon.
