连续光纤激光器 CW Fiber Laser System


连续种子激光的输出被PM EDFA放大,最大输出功率2W。系统输出侧的一个光环形器是为了简化操作。输出的激光是由长30cm的PM LMA光纤系统传输。激光雷达系统的探测信号由光环形器选择路径,然后由保偏光纤输出。内置的保偏光环形器可以让输出的光隔离度高达45dB。同时,输出光的PER也高达20dB。


联系电话:

  • 产品描述
  • 产品特点
  • 产品应用
  • 产品规格
    • 商品名称: 连续光纤激光器 CW Fiber Laser System
    • 商品编号: 1130419250192338944

    连续种子激光的输出被PM EDFA放大,最大输出功率2W。系统输出侧的一个光环形器是为了简化操作。输出的激光是由长30cm的PM LMA光纤系统传输。激光雷达系统的探测信号由光环形器选择路径,然后由保偏光纤输出。内置的保偏光环形器可以让输出的光隔离度高达45dB。同时,输出光的PER也高达20dB。

      捷讯光电的连续光纤激光器是专门为测风雷达激光系统所设计的。

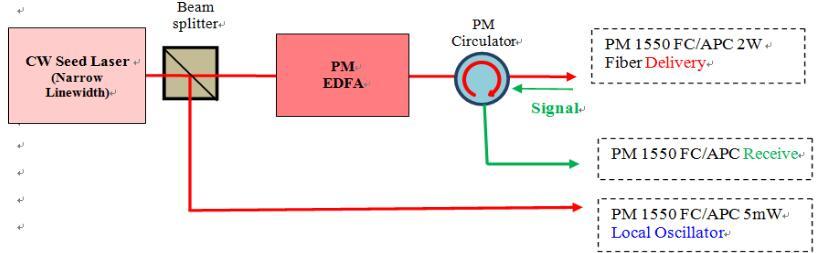

      下图是本文件中描述的产品的结构。产品用到的是一个工作波长在1550nm的连续波种子激光器。该种子激光器线宽< 3kHz,最大输出功率约40mW,种子激光器分离出大约5mW的光到本地振荡器。

      连续种子激光的输出被PM EDFA放大,最大输出功率2W。系统输出侧的一个光环形器是为了简化操作。输出的激光是由长30cm的PM LMA光纤系统传输。激光雷达系统的探测信号由光环形器选择路径,然后由保偏光纤输出。内置的保偏光环形器可以让输出的光隔离度高达45dB。同时,输出光的PER也高达20dB。

    产品

      连续种子激光的输出被PM EDFA放大,最大输出功率2W。系统输出侧的一个光环形器是为了简化操作。输出的激光是由长30cm的PM LMA光纤系统传输。激光雷达系统的探测信号由光环形器选择路径,然后由保偏光纤输出。内置的保偏光环形器可以让输出的光隔离度高达45dB。同时,输出光的PER也高达20dB。
  •   ·窄线宽:
      标准值< 3 kHz
      根据需求,更窄的线宽(<700 Hz) 可供选择

      ·本地振荡器的高功率输出:
      最大40mW
      可选的: 可调光衰减器(VOA)

      ·高性能EDFA:
      信噪比S/N > 60dB
      光信号-自发辐射噪声比> 35dB

      ·内置保偏光环形器:
      易于系统集成
      更好的输出隔离度
      更好的偏振消光比,> 20dB
  •

  • #

    参数

    单位

    规格

    备注

    最小值

    典型值

    最大值

    4.01

    中心波长1)

    nm



    1550





    4.02

    激光发射



    CW Single Frequency



    4.03

    输出功率(W) 2)

    W

    2







    4.04

    线宽(120 μs3))

    kHz





    3



    4.05

    光束质量, M2







    1.05



    4.06

    频率稳定性4)

    MHz



    50





    4.07

    相对强度噪声峰值频率

    MHz



    0.5 ~ 1





    4.08

    光学信噪比(dB) (50 pm 分辨带宽)5)

    dB

    60







    4.09

    保偏输出偏振消光比

    dB

    20







    4.10

    温度调节





    Included





    4.11

    温度调节范围6)

    GHz

    60





    (480pm)

    4.12

    高速压电调节能力7)





    Optional





    4.13

    压电调节范围-内部驱动

    MHz



    +/-200





    4.14

    压电调制频率8)

    KHz





    400



    4.15

    校准功率监视器





    Std





    4.16

    信号与ASE噪声比值(集成)

    dB

    35







    4.17

    波长设置精度

    MHz



    50





    4.18

    功率稳定性(% RMS)

    %



    1





    4.19

    绝对波长精度

    pm









    4.20

    峰值处的相对强度噪声

    dB/Hz









    4.21

    光隔离度9)

    dB

    25























    备注:

      1)波长范围内可选,其他的波长也可以实现
      2)其他功率水平也可实现
      3)线宽是基于120μS延迟线的自差测量
      4)在30分钟预热后,超过一个小时温度误差在0.2℃
      5)平均值约70dB
      6)持续的无跳模调节范围的工作条件是温度为25℃
      7)包含内部PZT驱动(+/-10V)
      8)需要外部触发,内部驱动需要3dB带宽在14kHz以上
      9)1550nm, 0 – 5W, 25dB min
